Centro de Creación de las Artes de Alcorcón . CREAA
El CREAA, es el proyecto del Centro de Creación de las Artes de Alcorcón, diseñado por el estudio de arquitectura formado por los arquitectos Pedro Bustamante y Javier Camacho. "La idea clave es haber levantado el parque para meter debajo los edificios y recuperarlo después ajardinando las cubiertas".
 |
| Imagen de Proyecto Bustamante y Javier Camacho |
 |
| Fotografía amigos del CREAA |
El CREAA se encuentra ubicado en la explanada de los castillos del marqués de Valdera y consta de una superficie de 66.000m2, donde se ubican 9 edificios, 7 de ellos construidos baja la cubierta ajardinada, excepto el cilindro del Circo y el Auditorio que sobresalen en 2 alturas, destacando por su singularidad arquitectónica, sostenibilidad e integración en el entorno.
Se puso especial cuidado en la ejecución del revestimiento exterior del Auditorio, un poliedro irregular de vidrio y metal con tonos variables según el paso del tiempo, con aforo para 1500 butacas y un escenario de más de 500m2, y en el estudio de detalle del revestimiento acústico del interior, una gran caja de hormigón, el cual se ha realizado mediante un sistema de cuadernas isostáticas de madera laminada de 40m de longitud, que sujetan las láminas metálicas, dando al espacio una forma orgánica, de movimiento, donde cada pieza es distinta, para ello se ha utilizado programas avanzados que nos han permitido definir hasta el más mínimo detalle, tal como explica el calculista Pablo Nieto Cabezas, "el objetivo del dimensionado de esta estructura era transmitir las cargas a la estructura principal de una manera muy controlada para garantizar que los apoyos elásticos, que debían controlar la transmisión acústica, y no sobrepasasen los límites de uso".
El revestimiento de interiores y exteriores de las entradas y vestíbulos de los diferentes espacios, se ha realizado mediante paneles de composite de aluminio, madera de iroko y paneles fenólicos, colocados sobre la pared mediante rastreles aplomados con tacos regulables, tornillos y adhesivo estructural, para su mejor agarre.
Los paneles fenólicos de exterior destacan por su alta resistencia a los rayos UV, impregnadas sus caras exteriores con resinas y láminas de color que ofrecen gran resistencia para zonas de uso concurrido, mientras que el panel composite está formado por dos láminas de aluminio unidas por un núcleo de resinas termoplásticos, lacados con pintura PvdF tricapa que ofrece una gran resistencia a la corrosión y envejecimiento.
Vídeo:
ARQUITECTO AUTOR: Camacho Macia arquitectos.
LOCALIZACIÓN: Explanada de los castillos del marqués Valdera (Alcorcón)
PROMOTOR: Ayuntamiento de Alcorcón y EMGIASA
CONSTRUCTOR PRINCIPAL: Fomento Construcciones y Contratas / Ferrovial
CERRAMIENTO DE FACHADA VENTILADA: Ciprés S.L
REVESTIMIENTO DE VESTIBULOS Y ENTRADAS: Ciprés S.L
REVESTIMIENTO INTERIOR DEL AUDITORIO: Ciprés S.L
jueves, 12 de noviembre de 2015
Residencial VALDEBEBAS 136. Madrid
El proyecto consiste en la realización de 9.500m2 de fachada ventilada con panel de fibra-cemento y panel de composite de aluminio para el complejo de viviendas realizado en Valdebebas 136 (Madrid), obra de los arquitectos Francisco Mangado y Julio Clúa, y construido por Arpada S.A.
 |
| Fotografía Valenor |
 |
| Fotografía Valenor |
El jurado ha destacado del edificio “la coherencia de la implantación de la Arquitectura en la parcela, así como el tratamiento de fachadas y valoración de huecos. Francisco, “Patxi” Mangado, es autor de obras tan conocidas como la reordenación de la Plaza de Salvador Dalí en nuestra ciudad, el Palacio de Congresos y Auditorio de Navarra (el “Baluarte”), o el Pabellón de España de la Expo Zaragoza 2008.
Texto extraído de la Memoria de Proyecto
"La propuesta trata de conjugar los espacios de relación privados de las
viviendas con una consideración respecto a lo que pasa en el exterior de la
manzana. En este sentido, las viviendas adquieren una forma en la organización
en planta, que deja hacia el lado sur, hacia la zona donde se situarán las
oficinas y la “Ciudad de la Justicia”, un espacio de atracción donde se pueden
ubicar cafés, restaurantes, comercio, etc. Un espacio de atracción, pero que
también resulta representativo y vital en términos de intercambio de funciones,
urbano por tanto, y de gran potencial económico.
Se ha evitado la orientación norte. Las orientaciones predominantes son la este y la oeste. En todo caso, el sistema compositivo de las viviendas, hace posible la disposición de elementos como contraventanas, etc., para que durante el verano no se produzca la incidencia directa del sol, posibilitando sin embargo, que durante el invierno se tengan las ventajas energéticas de la incidencia del mismo.
Se ha evitado la orientación norte. Las orientaciones predominantes son la este y la oeste. En todo caso, el sistema compositivo de las viviendas, hace posible la disposición de elementos como contraventanas, etc., para que durante el verano no se produzca la incidencia directa del sol, posibilitando sin embargo, que durante el invierno se tengan las ventajas energéticas de la incidencia del mismo.
 |
| Fotografía Francisco Mangado |
La disposición de los edificios permite que el interior de la parcela, toda
ajardinada, disponga de buen soleamiento.
Junto con la organización del espacio público, la
eficiencia en la organización y la economía de medios han sido los dos pilares
para la elección de los tipos. La idea de generar el mínimo número de núcleos
de comunicación vertical posibles, ha sido fundamental. Igualmente, la
concentración de todos los núcleos de instalaciones asegurando que una posible
movilidad y transformación libre del resto de los espacios sea posible en el
futuro, ha sido una importante cuestión que se ha manejado."
 |
| Fotografia Francisco Mangado |
 |
| Fotografia Francisco Mangado |
Valdebebas 136 es una promoción de viviendas con protección Pública de Precio Básico gestionada por Valenor y formada por 177 viviendas de uno, dos y tres dormitorios con garajes y trastero.El conjunto inmobiliario tiene diferentes alturas conformando un conjunto arquitectónico singular. Conviven en el mismo edificio el uso residencial y el comercial, con la presencia de locales en planta baja en torno a una plaza que será centro de atracción de actividad económica y vida urbana.
ARQUITECTO AUTOR: Estudio de Arquitectura Francisco Mangado
LOCALIZACIÓN: Valdebebas 136. Madrid
PROMOTOR: EMVS
GESTOR: VALENOR
CONSTRUCTOR PRINCIPAL: ARPADA S.A
CERRAMIENTO DE FACHADA VENTILADA: Ciprés S.L
martes, 27 de octubre de 2015
IHU Méditerranée Infection en Marsella. Francia
Creado en 2012 en Marsella, el IHU Méditerranée Infection es el único Instituto Hospital Universitario específicamente dedicado a la investigación en enfermedades infecciosas y tropicales en Francia, situado en el boulevard de Jean Moulin de Marsella.
 |
| Imagen por AIA Architectes Ingénieurs Associés + Intens-Cité |

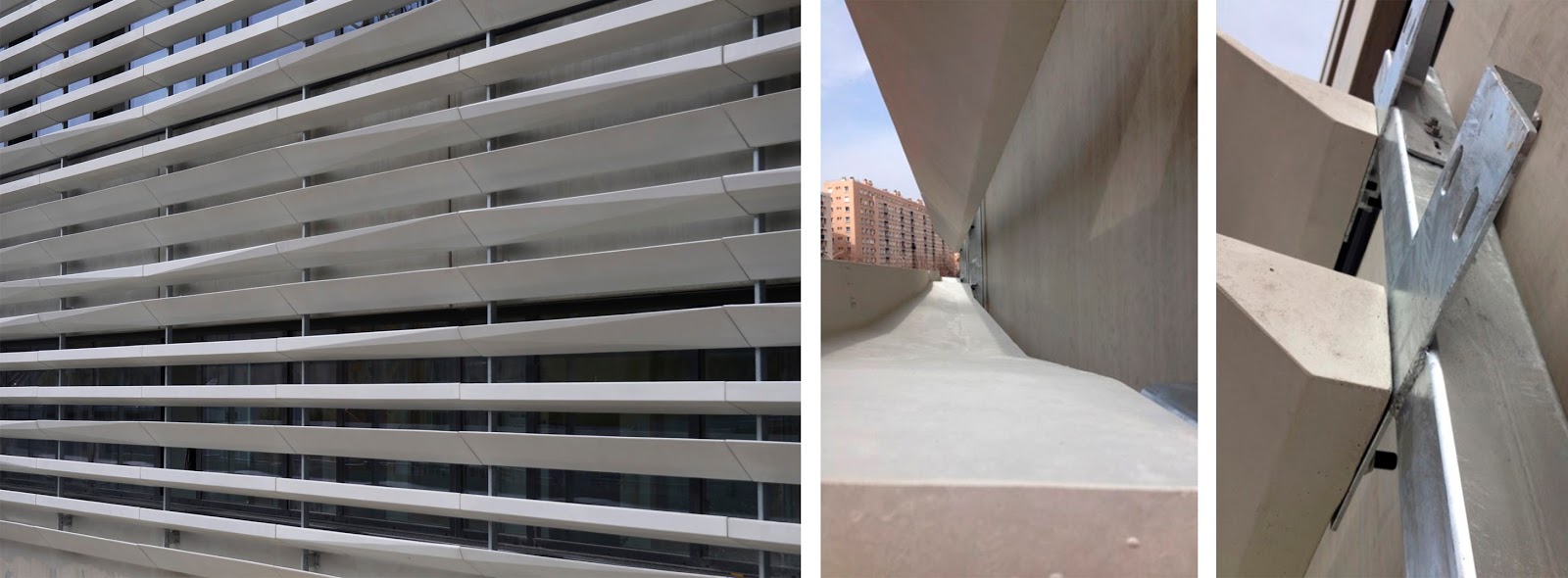

El proyecto consiste en el suministro e instalación de estructura portante en acero galvanizado para el revestimiento de fachada mediante sistema de lamas de hormigón ultraligero prefabricado tipo BFHUP, según el diseño personalizado del estudio AIA Architectes Ingénieurs Associés.
La fachada de lamas de hormigón funciona como una doble piel de protección, favoreciendo la ventilación sistemática, casi con ausencia de estructura, ofreciendo todas las características necesarias para que un laboratorio sea eficiente. Por la noche se percibe como un prisma de luz donde la fachada desaparece.
 |
| Imagen por AIA Architectes Ingénieurs Associés + Intens-Cité |
"El hormigón ultraligero es cinco veces menos pesado que el hormigón armado y quince veces menos que el acero, debido a su bajo peso y su extraordinaria resistencia mecánica, presenta menos fuerzas inerciales, reduciendo de manera significativa el esfuerzo"
Carlos Parra (Investigador Politécnica de Cartagena)
 |
| Imagen por AIA Architectes Ingénieurs Associés + Intens-Cité |
Ficha de proyecto:
ARQUITECTO AUTOR: AIA Architectes Ingénieurs Associés.
LOCALIZACIÓN: Site de la TIMONE. Boulevard Jean Moulin. Marsella
PROMOTOR: Fondation Méditerranée
CONSTRUCTOR PRINCIPAL: Francois Fondeville
CERRAMIENTO DE FACHADA: Ciprés S.L
Texto extraído de la Memoria de Proyecto :
AIA Architectes Ingénieurs Associés
Fotografias e imágenes:
AIA Architectes Ingénieurs Associés y Ciprés S.L
Fotografias e imágenes:
AIA Architectes Ingénieurs Associés y Ciprés S.L
Conjunto Residencial NAÏA - L' ALHAMBRA . Montpellier (Francia)
NAÏA L'ALHAMBRA RÉSIDENCE es un conjunto residencial de alta calidad, con locales comerciales, oficinas y un parking público, situado en el corazón del barrio de Port Marianne ,en la avenida Raymond Dugrand de la ciudad de Montpellier (Francia).
 |
Jacques Ferrier & A+ Architecture
|
El proyecto consiste en la realización de 3000m2 de celosía exterior realizada con panel de policarbonato compacto de alta resistencia UV, anclado con una estructura de en acero galvanizada, mecanizado y personalizado según el diseño del estudio de arquitectura Jacques Ferrier Architectures & A+ Architecture para este complejo residencial que consta de 94 viviendas y posee la etiqueta BBC Effinergie denominada "La Mantilla".
Esta celosía de policarbonato se entiende como una gran "velo" de protección: una mantilla estilizada, que combina sutilmente las formas modernas, dotando a la fachada de un carácter propio e inconfundible.
La secuencia de "La Mantilla" alterna espacios abiertos y cerrados, como una secuencia de formas de origami para el mayor comfort climático de los residentes, manteniendo el carácter mediterráneo de "ver sin ser visto".
El policarbonato compacto tiene una gran resistencia al impacto, gran transmisión luminosa y es ideal para aplicaciones de exterior. Dispone de unas buenas características mecánicas, elevada resistencia térmica y buen comportamiento al fuego.
En la ejecución de los paneles es importante el sistema de diseño, la preparación, la mecanización y limpieza del material residual después del corte, además de un correcto embalaje para el transporte y así evitar posibles daños.
Vídeo:
Naïa Résidence â Montpellier (PragmA)
Ficha de proyecto:
ARQUITECTO AUTOR: Jacques Ferrier Architectures & A+Architecture
LOCALIZACIÓN: Avenida Raymond Dugrand. Montpellier. Francia
PROMOTOR: NAÏA RÉSIDENCE (PRAGMA . Filiale de SOGEPROM)
CONSTRUCTOR PRINCIPAL: Francois Fondeville
CERRAMIENTO DE FACHADA: Ciprés S.L
Texto extraído de la Memoria de Proyecto :
Jacques Ferrier Architectures & A+Architecture y "La Mantilla" SOGEPROM.
Fotografías:
Jacques Ferrier Architectures y Ciprés S.L
Fotografías:
Jacques Ferrier Architectures y Ciprés S.L
viernes, 23 de octubre de 2015
Picadero Club de Campo Villa de Madrid. España
"El proyecto de sustitución de los 2000m2 del cerramiento del
picadero cubierto constituye otra de las actuaciones que se enmarcan
dentro de la línea estratégica del Club de Campo Villa de Madrid de
recuperación de la modernidad de sus instalaciones sin por ello perder de vista
los valores arquitectónicos, ambientales y paisajísticos del conjunto deportivo
de máxima calidad en el que se ubican, resaltando los valores de la propia edificación existente desde la capacidad del propio edificio de resolver su relación con el entorno.
 |
| Fotografía - Imagen Subliminal |
El
edificio del picadero cubierto data del año 1963. Es un edificio de unos 3.750
metros cuadrados de superficie destinado a uso deportivo y social. Dicho
pabellón está realizado mediante una interesantísima cubierta colgante
pretensada de hormigón que salva grandes luces, ideada por el arquitecto JoséAntonio Domínguez junto con el ingeniero Carlos Fernández Casado. Debido al mal
estado de conservación de su cerramiento, realizado mediante placas de uralita
de fibrocemento, el Club de Campo de la Villa de Madrid ha procedido a la
sustitución del mismo.
 |
| Fotografía - Imagen Subliminal |
La nueva
fachada se ha diseñado cuidadosamente por el estudio de arquitectura Beta.0, teniendo muy en cuenta el imponente
entorno natural en el que se ubica el actual picadero cubierto, rodeado de
abundante vegetación y árboles de gran porte de hoja caduca. El nuevo
cerramiento trata así de ser una prolongación del espacio natural en el que se
ubica y garantizar una mayor relación visual y ambiental entre el espacio
interior del picadero y el espacio exterior que lo rodea, y optimizar al máximo su comportamiento energético.
 |
| Fotografía - Imagen Subliminal |
Desde el
exterior el diseño del nuevo cerramiento se mimetiza en el entorno
natural arbolado del Club de Campo Villa de Madrid, a través de los reflejos y
transparencias que produce la primera piel que lo compone, realizada
mediante policarbonato compacto transparente, y los matices de luces y sombras
que filtra y proyecta la segunda piel exterior del mismo, compuesta por una
protección solar de madera natural de iroko.
 |
La
primera piel de policarbonato transparente compacto, de 1 cm. de espesor,
garantiza la necesaria estanqueidad del picadero, mejora su calidad
higrotérmica así como la permeabilidad visual desde el interior del mismo hacia
el atractivo entorno natural que lo rodea. Para su colocación se ha
reutilizado y reparado la subestructura de acero existente sirviendo de base
para la colocación del mismo.
La
segunda piel de madera actúa como protección frente a la radiación solar en los
meses más calurosos y a su vez permite la entrada de la radiación solar en los
meses infracalentados, de manera que ayuda sustancialmente a garantizar las
condiciones adecuadas de confort interior del picadero en los meses de mayor
uso (invierno), además de optimizar medioambientalmente el comportamiento
bioclimático del mismo y evitar el deslumbramiento de los jinetes.
Dicha
segunda piel se ha diseñado mediante un entramado de rastreles de madera
de Iroko anclados a la subestructura metálica, mediante unos anclajes metálicos
puntuales. El entramado de rastreles inspirado en el arbolado perimetral sirve
de enrastrelado de los de listones de madera de iroko dispuestos
horizontalmente que forman la celosía de protección solar cuidadosamente
estudiada.
Con el
objeto de reforzar la sujeción de dichos listones de madera se emplean unos
tacos de madera de iroko dispuestos alternativamente para garantizar un buen
comportamiento y durabilidad de la madera, además de servir de refuerzo a la
protección solar densificándose en aquellas fachadas cuya orientación
necesita de mayor protección frente a la radiación solar en los meses más calientes.
 |
| Fotografía - Imagen Subliminal |
La
finalización de la obra de sustitución del cerramiento del picadero supone el
inicio del proyecto de rehabilitación de las magníficas instalaciones de
la hípica del Club de Campo Villa de Madrid permitiendo su adaptación a
las necesidades del Siglo XXI."
Vídeo:
Ficha de proyecto:
ARQUITECTO AUTOR: Francisco Borja Peña Morientes / Beta.0
LOCALIZACIÓN: Carretera de Castilla km 2,4. Madrid
PROMOTOR: Club de Campo Villa de Madrid
CONSTRUCTOR PRINCIPAL: Ferrovial-Agromán
CERRAMIENTO DE FACHADA: Ciprés S.L
Texto extraído de la Memoria de Proyecto :
